СИГМА-ГЕО предлагает проведение электроразведочных работ методом 3D ЗСБ для решения нефтегазопоисковых задач (глубинность исследований до 4-6 километров).

О технологии

3D ЗСБ представляет собой площадную модификацию зондирования становлением поля в ближней зоне (ЗСБ) - метода с импульсным контролируемым источником, основанного на изучении поля переходных процессов, которое возбуждается при изменении тока в источнике.

Зондирования 3D ЗСБ выполняются на разведочном и эксплуатационном этапах геологоразведочных работ (ГРР).

Решаемые геологические задачи
	Определение формы и размеров ловушек и залежей углеводородов и гидроминерального сырья.
	Картирование и оценка проницаемости разрывных нарушений.
	Прогноз ёмкостных свойств и типа насыщения.
	Прогноз условий бурения.
	Рекомендации по выбору мест заложения и конструкции скважин.

Методика полевых работ, аппаратура и оборудование

Как правило, полевые электроразведочные работы методом 3D ЗСБ выполняются по сети сейсморазведочных профилей 3D МОГТ, также учитываются любые доступные на местности дороги: сельские, лесные, лесовозные и другие.

Параметры методики наблюдений 3D ЗСБ могут значительно варьироваться в зависимости от особенностей участка работ и поставленных геологических задач.

Один из примеров: девятиразносные установки с квадратными генераторными (600 х 600 м) и приемными (18 х 18 м, 29 витков) петлями, сила тока в генераторной петле до 250 А

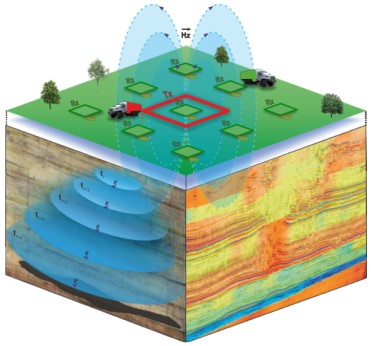

Пример девятиразносной установки 3D ЗСБ

При производстве полевых электроразведочных работ 3D ЗСБ применяются цифровые телеметрические электроразведочные станции SGS-TEM.

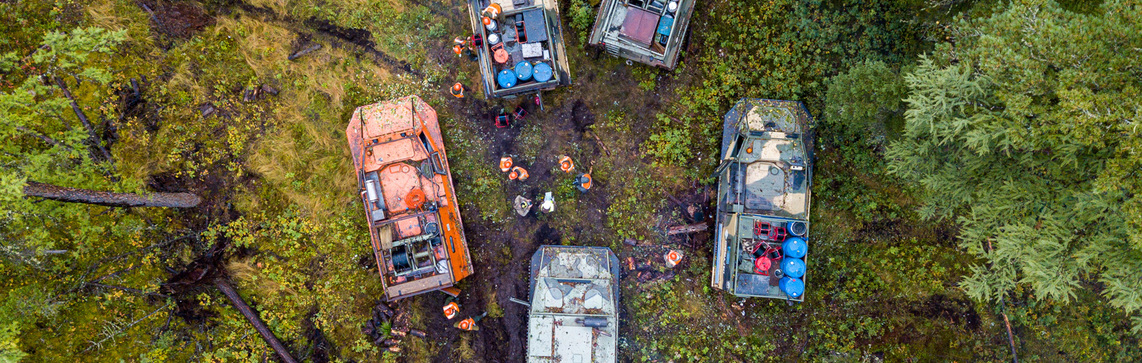

Оптимальная комплектация полевого отряда:

	17 человек;
	измерительный телеметрический комплекс;
	5 единиц транспортной техники высокой проходимости.
	2 единицы легкой вездеходной техники (снегоходы/квадроциклы в зависимости от сезона)

Средняя производительность одного отряда в месяц составляет более 152 км² 3D ЗСБ.

Камеральные работы

Обработка электромагнитных сигналов осуществляется в современной программе TEM-Processing, включающей в себя статистические и робастные методы накопления сигнала, а также набор специализированных алгоритмов частотной фильтрации, в том числе подавления помех промышленной частоты 50 Гц.

Количественная интерпретация сигналов становления выполняется в программном комплексе Model,  основанном на алгоритмах решения прямых и обратных задач, разработанных в Институте нефтегазовой геологии и  геофизики СО РАН.

Контроль качества

Согласно требованиям Инструкции по электроразведке, контрольные наблюдения выполняются в обязательном порядке в объеме 5 % от общего количества запроектированных наблюдений. Тем не менее, для дополнительного контроля как на полевом, так и на камеральном этапах работ выполняется оценка качества с применением прогрессивных программных средств:

• EMQC - комплексная система оценки качества данных, позволяющая автоматически выполнять контроль качества материала и оперативно выявлять данные, осложненные электромагнитными помехами, аномальные и некондиционные кривые на основе количественных показателей качества QC.
• EMIQ - специализированное программное обеспечение для оценки качества интерпретации материалов мЗСБ и ЗСБ.

Эффект от применения методики 3D ЗСБ

• Увеличение вероятности геологического успеха (в случае комплексирования сейсморазведки и электроразведки методом ЗСБ).
• Снижение риска бурения «сухих» скважин.
• Возможность подсчета ресурсов/запасов.
• Минимизация риска аварийного бурения путем картирования интервалов АНПД и АВПД.
• Оптимизация конструкций и мест заложения скважин, в т.ч. в рамках технологической схемы
  разработки месторождения (ТСР).

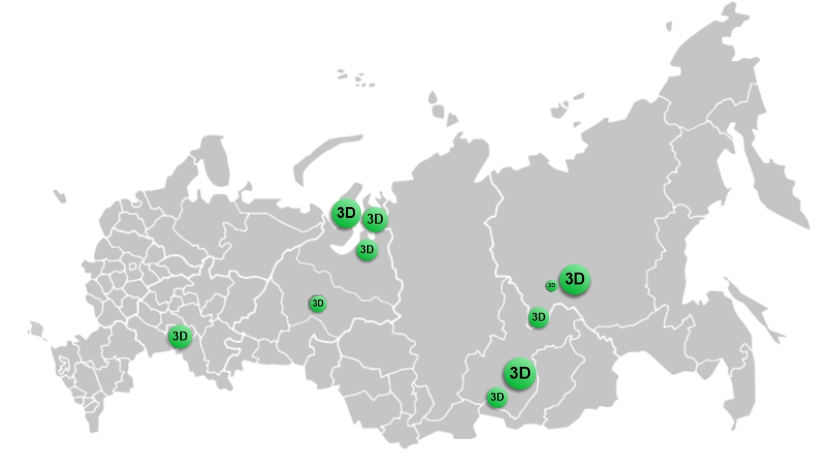

Опыт работ СИГМА-ГЕО методом 3D ЗСБ

• Выполнено более 12 000 км² 3D ЗСБ.
• Более 60 000 физических наблюдений 3D ЗСБ.
• Работы методом 3D ЗСБ апробированы в различных климатических, географических и геологических условиях, эффективность прогнозов многократно подтверждена бурением.
