FastSnap

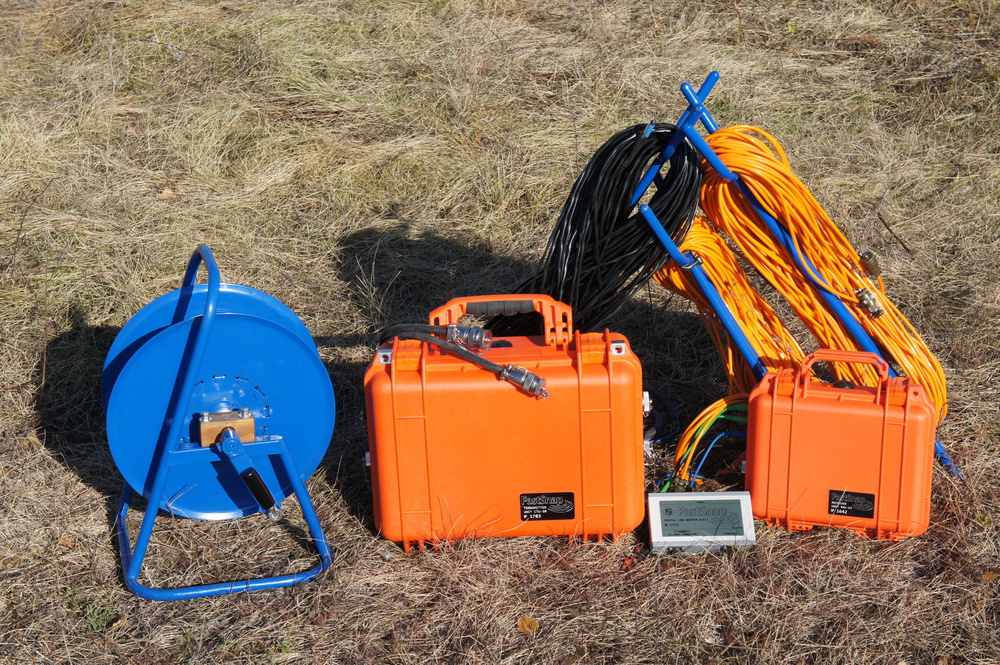

Телеметрический программно-аппаратурный комплекс FastSnap, предназначен для проведения малоглубинных электроразведочных исследований.
Область применения
- Проведение исследований на глубине от 5 до 500-600 метров;
- Поиск пресных и соленых подземных вод;
- Изучение многолетнемерзлых пород;
- Геотехнологические исследования;
- Инженерно-геологические изыскания;
- Поиск и разведка рудных полезных ископаемых;
- Поиск нефти и газа;
- Геоэкологические исследования.
- Телеметрическая многоканальная станция обеспечивающая высокую производительность работ;
- Возможность работы в любых типах климата: от арктического до пустынного, от экваториальных джунглей до Сибирской тайги;
- Высокая частота дискретизации измеряемого сигнала (ΔT от 25 нс) позволяет проводить сверхточные исследования ВЧР;
- Повышенная помехозащищенность аппаратуры;
- 100% экологичность аппаратуры;
- Легкий вес аппаратуры обеспечивает высокую мобильность полевых партий;
- За счет интуитивно понятного интерфейса обсеспечивается быстрое обучение операторов-геофизиков.
|
|

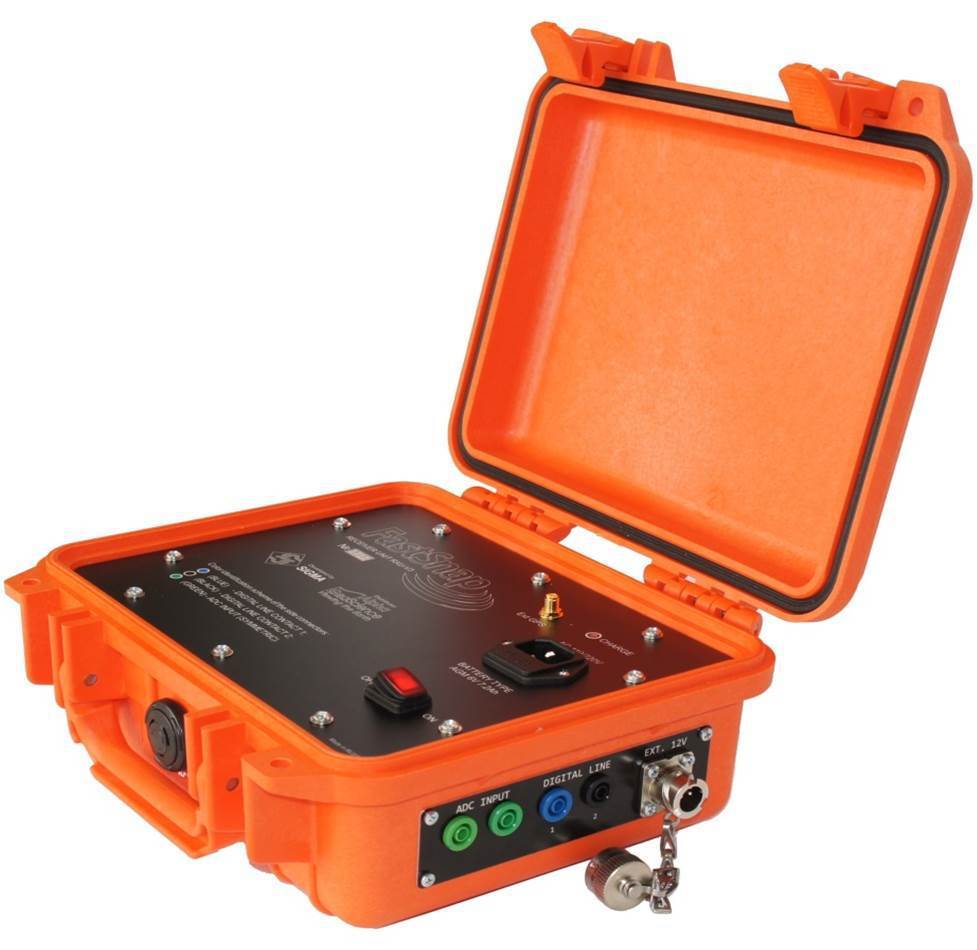

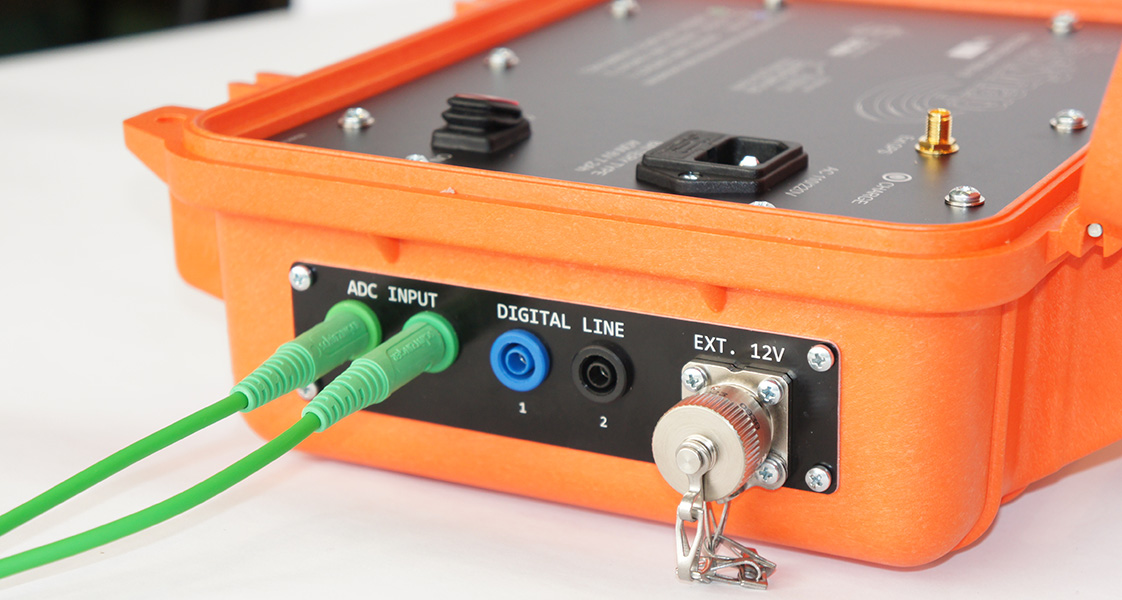

Измерительный модуль
Дискретизация и разрешение АЦП:
ВЧ АЦП: 25 (14-bit), 100 (16-bit), 800 (19-bit) нс, 6.4 (22-bit) мкс; НЧ АЦП (24-bit): 25.6, 204.8 мкс;
Усиление:
Программируемый коэффициент усиления в диапазоне: 1 - 280;
Динамический диапазон:
Теоретический динамический диапазон измерительной системы до 220 дБ (АЦП 144 дБ, PGA 48 дБ, КТ – 29 дБ);
GPS:
12-канальный встроенный приемник
Синхронизация:
GPS (±90 нс) или кабельная (±500 нс);
Длительность измеряемых сигналов:
До 14500 отсчетов на единичный сигнал (диапазон регистрации 25 нс - ~3 с). Для обработанных кривых может использоваться как стандартная логарифмическая сетка времен ЦИКЛ или задаваемая пользователем.

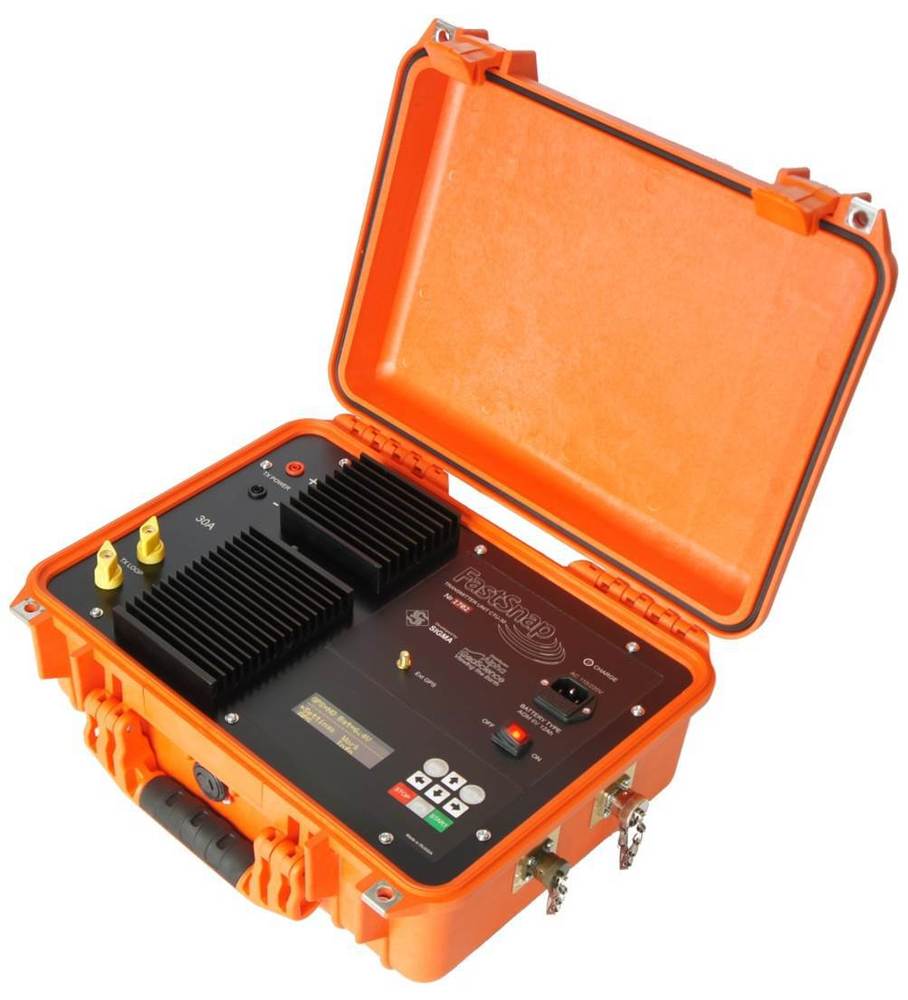

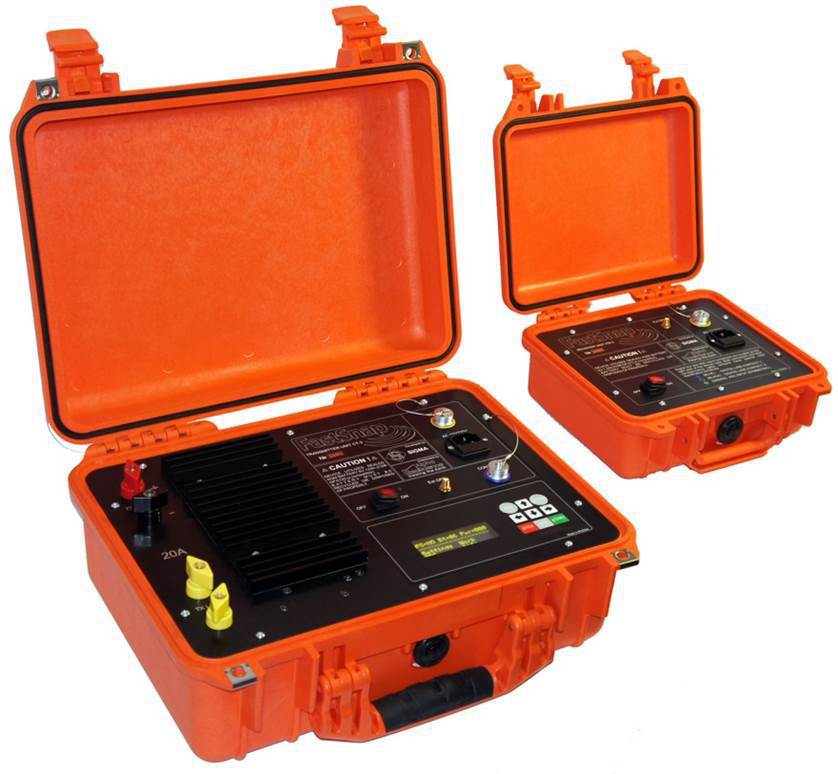

Коммутатор тока
Силовые параметры:
Ток 0.1 – 45 A на нагрузку ≤2 Ω (генераторная петля Q);
Напряжение 330 В и ток 5 A макс. (заземленная линия AB);
Управление током:
Задаваемый режим тока: 0.5, 2, 7, 20, 30, 45 A (ток не стабилизируется, измеряется с погрешностью не более 1%). Дополнительный силовой резистор 0.5 Ом для подключения последовательно с низкоомной нагрузкой;
Встроенный шунт ГП:
Выбор из 28 вариантов параллельного шунта ГП в диапазоне: ВЫКЛ., 50 – 2000 Ом;
Синхронизация:
GPS (±90 нс) или кабельная (±500 нс);

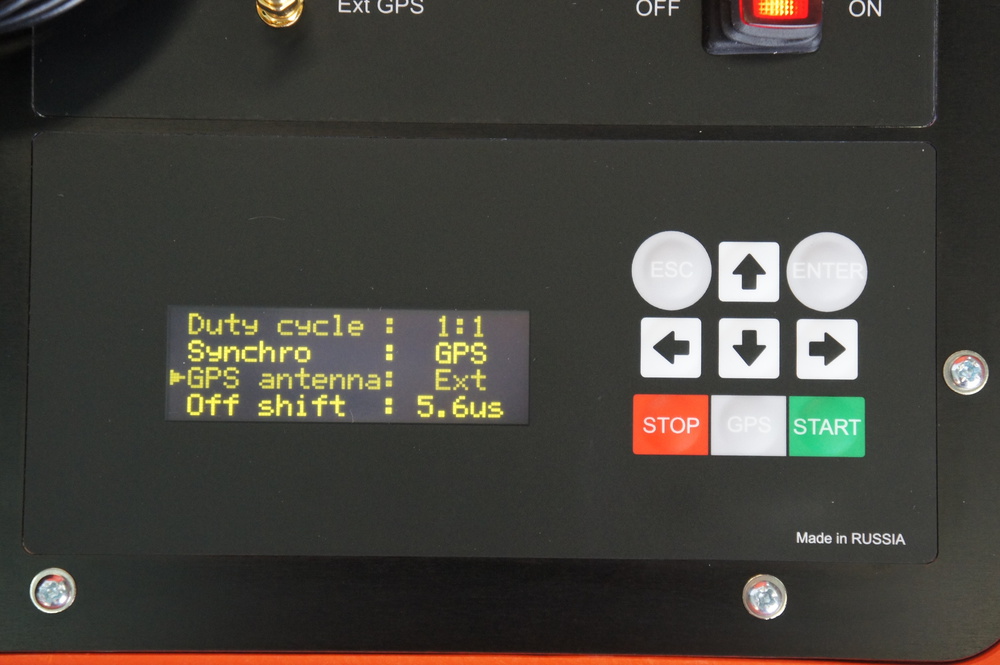

Период / скважность:
20, 40, 100, 200, 500, 1000 мс;
Скважность: 1:1, 3:1, без паузы;
Длительность выключения тока (ramp):
1 – 2 мкс для ГП 25 × 25 м, 2.5 – 5 мкс для ГП 100 × 100 м;
