мЗСБ (малоглубинная модификация ЗСБ)

СИГМА-ГЕО предлагает инновационные решения в области проведения малоглубинных исследований методом мЗСБ (глубинность до 500-600 м).

О технологии

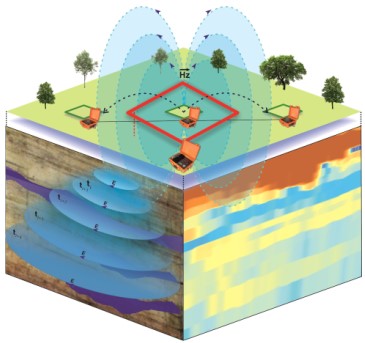

мЗСБ представляет собой малоглубинную модификацию зондирования становлением поля в ближней зоне (ЗСБ) - метода с импульсным контролируемым источником, основанного на изучении поля переходных процессов, которое возбуждается при изменении тока в источнике.


Малоглубинные зондирования ЗСБ позволяют более детально изучать верхнюю часть разреза по сравнению с «глубинными» ЗСБ за счет большей локальности исследований и особенностей аппаратуры.


Геологические задачи, решаемые методом мЗСБ

  • Поиск воды (для нужд населения).
  • Поиск воды (для нужд нефтегазового хозяйства).
  • Изучение многолетнемерзлых пород.
  • Рудная геофизика.
  • Инженерно-геологические исследования.

  • Геоэкологические исследования.



Методика полевых работ, аппаратура и оборудование

Как правило, проектирование сети наблюдений мЗСБ выполнятся по сети сейсморазведочных профилей, также учитываются любые доступные на местности дороги: сельские, лесные, лесовозные и другие.

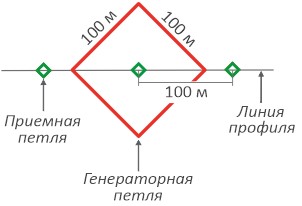

Параметры методики наблюдений мЗСБ могут варьироваться в зависимости от особенностей участка работ и поставленных геологических задач, однако чаще всего используются трехразносные (реже двухразносные) установки с квадратными генераторными и приемными петлями, при этом сила тока в генераторной петле достигает 30 А.









Применение соосно-разнесенных установок позволяет выявлять такие эффекты, как индукционно-вызванная поляризация и магнитная вязкость, и учитывать их на этапе интерпретации.

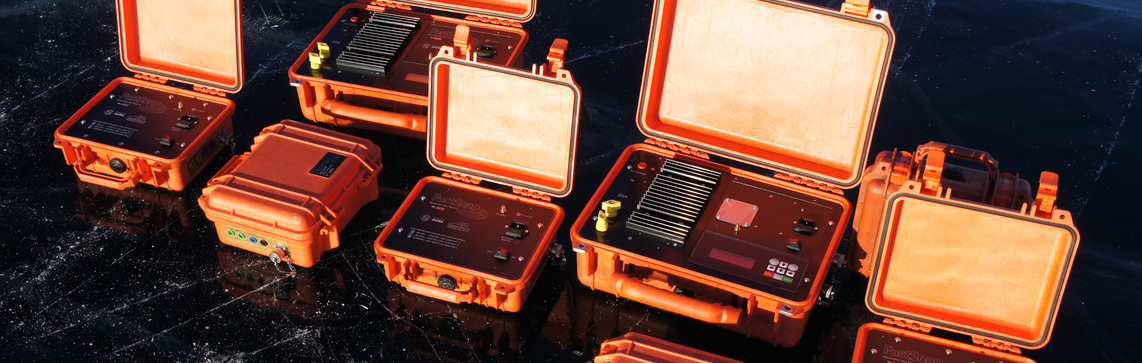

При производстве малоглубинных электроразведочных работ ЗСБ применяется программно-аппаратурный комплекс FastSnap, зарекомендовавший себя при производстве работ в различных
геологических и географических условиях.

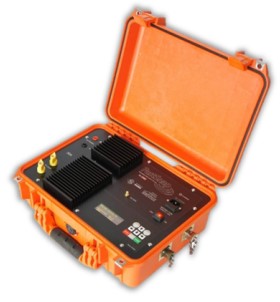

Коммутатор тока
FastSnap CTU-30 		 Измерительный модуль
FastSnap RXU-V3



Полевые работы мЗСБ не требуют значительных ресурсов, оптимальная комплектация полевого отряда:

  • 6 человек;
  • 1 комплект оборудования;
  • 1 единица транспортной техники.



Средняя производительность одного отряда в месяц составляет более 900 физических точек мЗСБ.



Камеральные работы

Обработка электромагнитных сигналов осуществляется в современной программе TEM-Processing, включающей в себя статистические и робастные методы накопления сигнала, а также набор специализированных алгоритмов частотной фильтрации.
Количественная интерпретация сигналов становления выполняется в программном комплексе Model,  основанном на алгоритмах решения прямых и обратных задач, разработанных в Институте нефтегазовой геологии и  геофизики СО РАН.


Контроль качества

Согласно требованиям Инструкции по электроразведке, контрольные наблюдения выполняются в обязательном порядке в объеме 5 % от общего количества запроектированных наблюдений. Тем не менее, для дополнительного контроля как на полевом, так и на камеральном этапах работ выполняется оценка качества с применением прогрессивных программных средств:

  • EMQC - комплексная система оценки качества данных, позволяющая автоматически выполнять контроль качества материала и оперативно выявлять данные, осложненные электромагнитными помехами, аномальные и некондиционные кривые на основе количественных показателей качества QC.
  • EMIQ - специализированное программное обеспечение для оценки качества интерпретации материалов мЗСБ и ЗСБ.

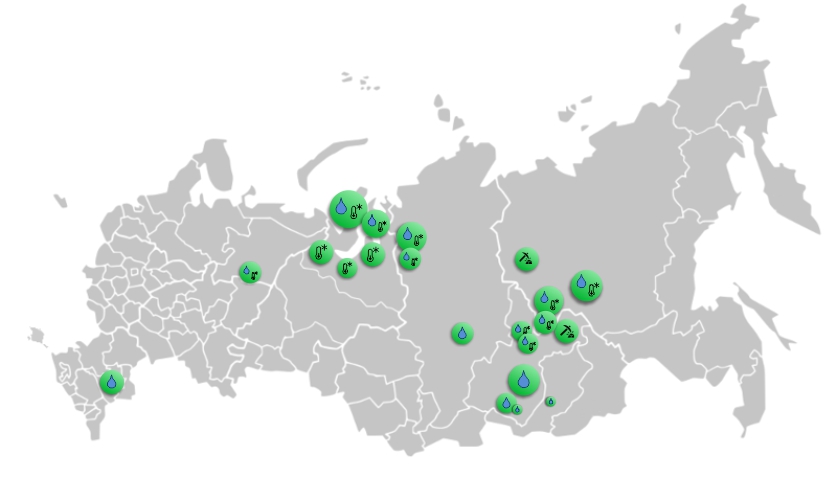

Опыт работ СИГМА-ГЕО методом мЗСБ

  • Выполнено более 9 000 км2 по всей России.
  • Более 190 000 физических наблюдений (29 000 пог.км) мЗСБ.
  • Работы методом мЗСБ апробированы в различных климатических, географических и геологических условиях, эффективность прогнозов многократно подтверждена бурением.
